Najczęstsze mity o systemach chłodniczych CO₂ – co warto wiedzieć?

Wybór technologii chłodniczej to jedna z tych decyzji, których konsekwencji doświadcza się długo po podpisaniu umowy. Rachunki za energię, ryzyko awarii, zgodność z przepisami – wszystko to zależy od tego, czy dobrałeś właściwy czynnik i właściwą architekturę układu. Wokół systemów chłodniczych CO₂ narosło przez lata sporo sprzecznych opinii: że są za drogie, za skomplikowane, niebezpieczne albo że nadają się wyłącznie do supermarketów. Ten artykuł rozbraja te mity po kolei i pokazuje, gdzie kończy się obiegowa opinia, a zaczynają twarde dane.

Dlaczego CO₂ jako naturalny czynnik chłodniczy to przyszłość technologii chłodniczych?

CO2 nie jest nowinką – to najstarszy i zarazem najbardziej przyszłościowy czynnik chłodniczy na rynku. Jego rosnąca popularność w chłodnictwie wynika z trzech niezależnych składowych: regulacji unijnych, ekonomii eksploatacji i skoku inżynieryjnego, który dokonał się w ostatniej dekadzie.

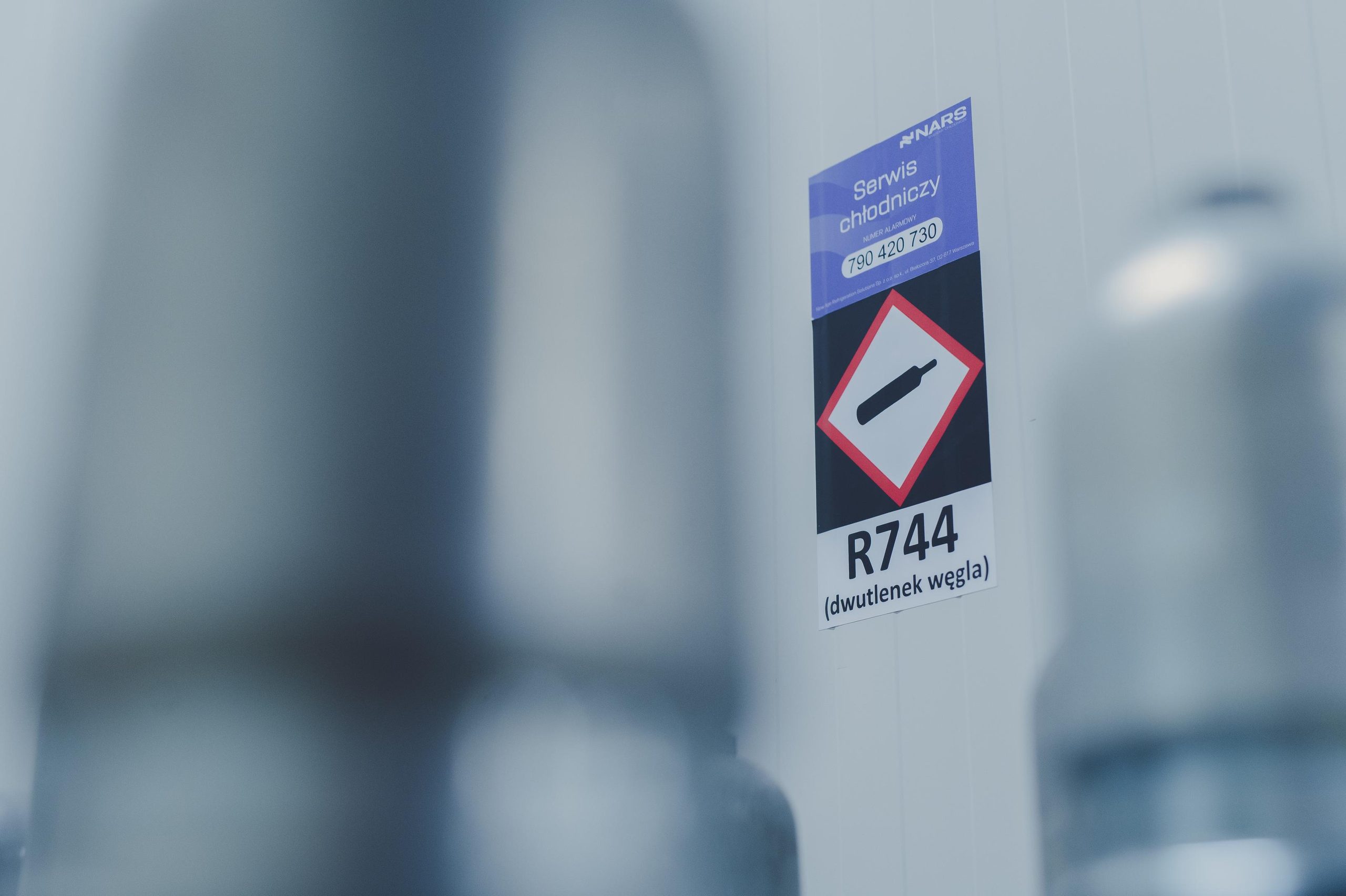

Punktem wyjścia jest naturalny czynnik chłodniczy oznaczany symbolem R-744. W przeciwieństwie do syntetycznych freonów (HFC) i ich nowszych mieszanek (HFO), dwutlenek węgla jest substancją naturalną, całkowicie wyjętą z ryzyka legislacyjnego. Rozporządzenie F-gazowe zaostrza limity i podnosi ceny czynników syntetycznych, a wokół HFO narasta ostrzeżenie naukowe: rozkładają się one w atmosferze do trwałych związków z grupy PFAS, tzw. wiecznych chemikaliów. R-744 tego problemu nie ma – jest czysty chemicznie i w pełni zintegrowany z obiegiem materii.

Druga składowa to ekonomia. Inwestycja w CO₂ oznacza brak opłat emisyjnych, brak limitów kwotowych i brak ryzyka, że za kilka lat czynnik stanie się trudno dostępny i drogi.

Trzecia, najważniejsza z technicznego punktu widzenia, to skokowy rozwój inżynierii. Przez dziesięciolecia CO₂ uchodził za czynnik trudny ze względu na niską temperaturę krytyczną (31,1°C) i wysokie ciśnienie robocze. W cieplejsze dni układ przechodzi z trybu podkrytycznego w transkrytyczny, gdzie gaz nie ulega skropleniu. Wprowadzenie ejektorów, sprężania równoległego oraz nowoczesnych strategii sterowania w dużej mierze zniwelowało historyczne ograniczenia CO₂ w pracy transkrytycznej. W warunkach klimatycznych Polski nowoczesne instalacje CO₂ (R-744) odpowiednio skonfigurowane mogą osiągać wyższą średnioroczną efektywność energetyczną niż wiele tradycyjnych instalacji HFC.

Dlaczego to ważne: kupując dziś instalację freonową, kupujesz technologię z wbudowaną datą ważności. CO₂ to fundament, który za dekadę nadal będzie tani, legalny i wydajny – a to bezpośrednio przekłada się na przewidywalność Twojego budżetu eksploatacyjnego.

Mit 1: CO₂ szkodzi środowisku i nie wspiera zrównoważonego rozwoju

Fakt jest dokładnie odwrotny: w chłodnictwie CO₂ należy do najbardziej przyjaznych środowisku rozwiązań, jakie istnieją. Zarzut opiera się na pomieszaniu dwóch różnych kwestii – masowej emisji ze spalania paliw a wykorzystaniem gazu w obiegu zamkniętym.

CO₂ to wzorzec, nie sprawca. W naukach o klimacie dwutlenek węgla nie jest jednym z wielu gazów cieplarnianych – jest oficjalną jednostką wzorcową. Wskaźnik GWP (Global Warming Potential) mówi, ile razy więcej ciepła zatrzymuje w atmosferze dana cząsteczka w porównaniu z cząsteczką CO₂ w perspektywie 100 lat. Z definicji GWP dla CO₂ wynosi 1. Ten zerowy potencjał dodatkowego obciążenia klimatu znacznie różni się od tego związanego z freonami:

Uwolnienie do atmosfery 1 kg freonu R404A wywołuje taki sam efekt cieplarniany jak wyciek prawie 4 ton dwutlenku węgla. Nieszczelność małej instalacji freonowej szkodzi więc klimatowi tak samo, jak całkowita utrata czynnika z ogromnej instalacji na CO₂.

• Obieg zamknięty. Chłodnictwo nie produkuje nowego CO₂. Czynnik R-744 to produkt uboczny procesów przemysłowych – zamiast trafić prosto do atmosfery, jest wychwytywany, oczyszczany i zamykany w pętli instalacji na 15–20 lat. Bilans netto dla atmosfery wynosi zero.
• Cały ślad węglowy. Liczy się też ślad węglowy wytworzenia prądu dla sprężarek (wskaźnik TEWI). Tu CO₂też wygrywa: dzięki ejektorom i odzyskowi ciepła nowoczesny układ zużywa mniej energii w skali roku, redukując negatywny wpływ emisji z elektrowni. To rzeczywiste zmniejszenie obciążenia dla atmosfery i konkretny wkład w zrównoważony rozwój – technologia, przyczyniając się do redukcji kosztów, jednocześnie ogranicza globalne ocieplenie.
• Bez degradacji chemicznej. R-744 nie niszczy warstwy ozonowej (ODP = 0) i nie tworzy groźnych produktów rozpadu, w przeciwieństwie do wielu syntetycznych czynników HFO i mieszanin HFO/HFC, które mogą degradować do trwałego w środowisku kwasu trifluorooctowego (TFA), zaliczanego do grupy PFAS.

Dlaczego to ważne: przy audytach ESG i rosnącej presji regulacyjnej wybór CO₂ to argument, który obronisz przed radą nadzorczą jedną liczbą: GWP = 1.

Mit 2: Wysokie ciśnienie w układach CO₂ jest niebezpieczne

Wysokie ciśnienie w R-744 wymaga innej technologii budowy, ale w żaden sposób nie wpływa negatywnie na bezpieczeństwo ani niezawodność instalacji. Obawa bierze się z przenoszenia nawyków z chłodnictwa niskociśnieniowego na nowoczesne materiały.

Ciśnienie robocze CO₂ w stanie transkrytycznym sięga 90–120 barów. Odpowiedzią jest przemyślana budowa instalacji:

• Dobór materiałów. Zamiast miękkiej miedzi stosuje się stopy miedzi z żelazem (K65) do 120 barów oraz spawaną stal nierdzewną. Komponenty projektuje się z marginesem bezpieczeństwa rzędu od 1,5x do 3x ciśnienia projektowego, zgodnie z dyrektywą ciśnieniową PED 2014/68/UE.
• Bezpieczeństwo chemiczne (klasa A1). Tu sama wartość ciśnienia jest wtórna. CO₂ jest nietoksyczny i niepalny. W przeciwieństwie do amoniaku (R717) nie grozi skażeniem chemicznym ani ewakuacją okolicy, a w przeciwieństwie do propanu (R290) nie tworzy atmosfery wybuchowej – odpada kosztowna maszynownia w wykonaniu ATEX.
• W przypadku rozszczelnienia. Głównym ryzykiem jest wypieranie tlenu w źle wentylowanych pomieszczeniach. Rozwiązanie jest standardowe i łatwe we wdrożeniu: detektory stężenia CO₂ połączone z wentylacją awaryjną, które w codziennej obsłudze nie wymagają od personelu żadnych dodatkowych czynności.

Paradoksalnie wysokie ciśnienie podnosi poziom niezawodności układu. Wysoka gęstość gazu oznacza, że średnice rur są o 50–70% mniejsze niż w układach freonowych o tej samej mocy – mniejsza masa, mniejsze drgania, mniejsze spadki ciśnień na długości. Rygor norm ciśnieniowych wymusza też profesjonalny montaż instalacji przez spawaczy z uprawnieniami UDT i obowiązkowe próby ciśnieniowe, co eliminuje błędy wykonawcze będące plagą taniego chłodnictwa freonowego.

Historyczny problem wzrostu ciśnienia podczas postoju (brak zasilania) rozwiązano dwojako: komponenty projektuje się na ciśnienie postojowe 60–80 barów, a w dużych układach montuje mały agregat postojowy zasilany z UPS, chłodzący zbiornik przez cały czas awarii – o mocy jak zwykła lodówka.

Dlaczego to ważne: dla kierownika technicznego odpowiedzialnego za BHP na hali klasa A1 oznacza brak obostrzeń ATEX, prostsze procedury i niższe ryzyko zdarzenia zagrażającego ludziom.

Mit 3: CO₂ nie nadaje się do niskich temperatur i dużych obiektów

Z punktu widzenia termodynamiki jest odwrotnie – w niskich temperaturach i zastosowaniach przemysłowych CO₂ pokazuje swoje najmocniejsze strony. Mit bierze się z zalania rynku prostymi układami pierwszej generacji.

Obawa dotyczy pracy w zakresie -30°C do -45°C, typowym dla mroźni wielkogabarytowych, zakładów mięsnych czy przetwórstwa owocowo-warzywnego. Tymczasem R-744 radzi sobie z jednoczesnym zachowaniem niskich temperatur i dużej wydajności lepiej niż tradycyjne czynniki:

• Brak ryzyka próżni. Przy -30°C ciśnienie parowania CO₂ to ok. 14,3 bara (R404A: ~2 bary), a nawet przy -40°C ponad 10 barów. Układ nie pracuje w próżni, więc nie zassie powietrza ani wilgoci przez ewentualną nieszczelność.
• Wysoka gęstość gazu. Wydajność chłodnicza z jednego metra sześciennego zassanego gazu jest 4–5 razy wyższa niż dla R404A. Sprężarka o tej samej objętości skokowej wykonuje znacznie intensywniejszą pracę, co daje wysoką wydajność przy mniejszym urządzeniu.
• Niski stopień sprężania. W układzie Booster sprężarka mroźnicza pracuje ze sprawnością izentropową często powyżej 80%, generując niski koszt energii na każdy kW mocy chłodniczej.

Skala chłodnictwa przemysłowego dodaje kolejną przewagę. W mroźni o mocy 1,5 MW magistrala ssawna w instalacji amoniakalnej lub freonowej wymagałaby średnicy DN200–DN250. W CO₂ wystarcza DN80–DN100. To radykalnie mniejsza masa konstrukcji wsporczych pod dachem, szybszy montaż i niższe koszty materiałów.

Dlaczego to ważne: jeśli planujesz mroźnię lub tunel zamrażalniczy, CO₂ nie jest kompromisem – to dziś najbardziej efektywny wybór dla tej klasy obiektów.

Mit 4: CO₂ działa tylko w supermarketach

Handel detaliczny był pierwszym masowym rynkiem R-744, ale dziś stanowi zaledwie ułamek jego zastosowania. Dzięki właściwościom w stanie nadkrytycznym i klasie bezpieczeństwa A1 dwutlenek węgla stał się idealnym rozwiązaniem w przemyśle, logistyce i ciepłownictwie na całym świecie i w wielu krajach.

• Logistyka i wielkopowierzchniowe magazyny. W centrach cross-dock blisko miast amoniak wymusza strefy ATEX i rygor BHP. CO₂ jako gaz niepalny i nietoksyczny znosi te bariery, a kompaktowe rurociągi odciążają konstrukcję dachu i obniżają CAPEX.
• Przemysł spożywczy. W zakładach mięsnych, mleczarniach i przetwórstwie owoców zapotrzebowanie na chłód idzie w parze z zapotrzebowaniem na gorącą wodę. W stanie transkrytycznym CO₂ schładza się po pochyłej linii temperaturowej, co pozwala podgrzać wodę technologiczną do +80°C jako bezpłatny produkt uboczny i zlikwidować kotłownię.
• Tunele zamrażalnicze (IQF). Ciekły CO₂ ma znakomity współczynnik przejmowania ciepła. Pompowanie go wprost do parowników daje błyskawiczne zamrażanie przy minimalnym ususzu towaru.
• Pompy ciepła i ciepłownictwo. Transkrytyczna pompa CO₂ bez wysiłku generuje wodę +80°C do +90°C. Modelowym przykładem jest lodowisko: układ mrozi płytę (-10°C), a odzyskane ciepło ogrzewa sąsiedni basen lub sieć C.O.
• Chłodnictwo transportowe. R-744 sprawdza się również w zastosowaniach mobilnych, gdzie jego niepalność i naturalny charakter stanowią istotne przewagi nad wieloma syntetycznymi czynnikami chłodniczymi.
• Instalacje okrętowe. Na statkach, gdzie liczy się bezpieczeństwo załogi i zgodność z restrykcyjnymi przepisami morskimi, nietoksyczny i niepalny czynnik naturalny jest coraz częściej standardem.

Dlaczego to ważne: niezależnie od tego, czy zarządzasz siecią sklepów, zakładem produkcyjnym czy centrum dystrybucyjnym, istnieje sprawdzona konfiguracja CO₂ skrojona pod Twój profil obiektu.

Mit 5: CO₂ to droga fanaberia bez zwrotu

To najczęstszy mit finansowy – i najłatwiejszy do obalenia liczbami. Wynika z porównywania samego nakładu inwestycyjnego (CAPEX) sprzed lat, bez spojrzenia na koszty eksploatacji (OPEX) i cały cykl życia instalacji (TCO).

• Koszt czynnika. Kilogram CO₂ jakości chłodniczej kosztuje około 30 zł. Kilogram syntetycznego freonu – od dwustu do kilkuset złotych, z podatkami ekologicznymi. Przy ubytku 200 kg napełnienie układu freonowego to natychmiastowy koszt kilkudziesięciu tysięcy złotych. W CO2 to ułamek tej kwoty. Do tego dochodzi oszczędność z braku ryzyka wycofania czynnika z rynku.
• Innowacje, które generują zysk. To tu agregaty CO₂ pokazują, jak nowoczesne rozwiązania przekładają się na wynik. Podniesienie temperatury odparowania o zaledwie 1°C zmniejsza zużycie energii sprężarki o 2–3%. Ejektory i sprężanie równoległe robią dokładnie to – a w połączeniu ze sobą dają efekt większy niż każde z tych rozwiązań osobno: w upały (+30°C do +35°C) instalacja z ejektorami zużywa o 15–25% mniej prądu niż układ transkrytyczny bez nich. To bezpośrednia optymalizacja kosztu, który wpływa na roczny rachunek.
• Odzysk ciepła jako bezpłatny punkt grzewczy. W tradycyjnym układzie ciepło z komór leci przez skraplacz w powietrze, a inwestor drugi raz płaci za ogrzewanie wody. W transkrytycznym CO₂ wysoka temperatura tłoczenia (+80°C do +110°C) daje gorącą wodę użytkową i ciepło na C.O. Efekt: możliwa likwidacja kotłowni, a układ odzysku zwraca się często do 3 lat.

Dlaczego to ważne: decyzja o CO₂ przestaje być kosztem, a staje się narzędziem redukcji OPEX – i to argument, którym przekonasz dyrektora finansowego szybciej niż jakąkolwiek prezentacją.

Case study: CO₂ kontra freon na jednym obiekcie

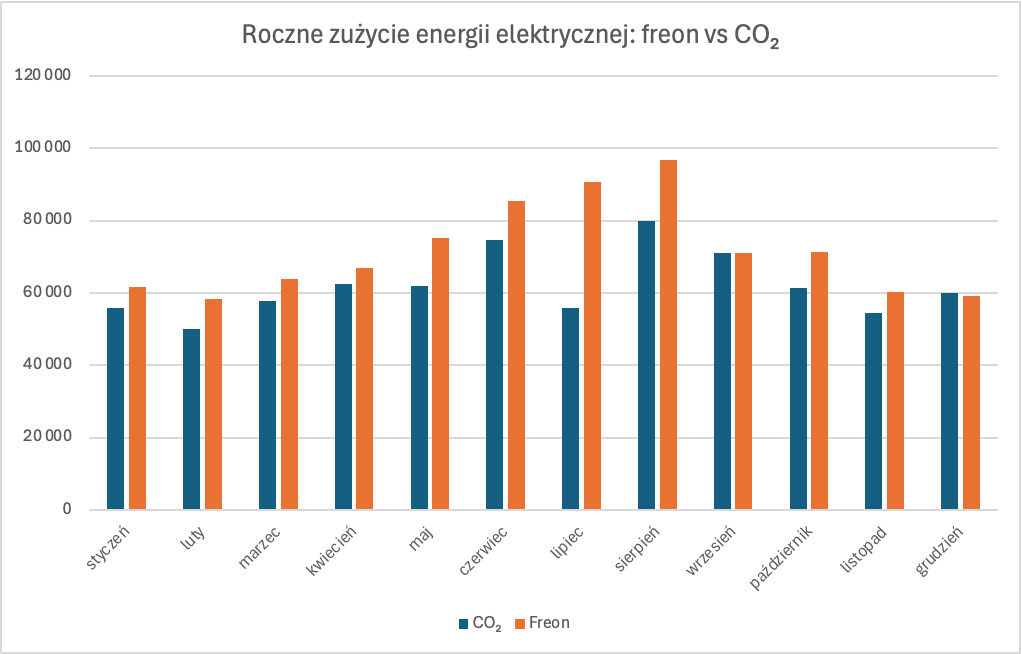

Najlepszym dowodem są dane z pracującego obiektu. Średniopowierzchniowy obiekt spożywczy w zachodniej Polsce, dla którego zestawiono roczne zużycie energii elektrycznej układu chłodniczego w technologii freonowej i CO₂.

W skali roku instalacja CO₂ zużyła o około 89 000 kWh mniej energii – to redukcja rzędu 10% na jednym obiekcie handlowym. Najciekawsze są miesiące letnie: w lipcu różnica sięgnęła prawie 39%, co obala kolejny mit – że CO₂ traci sprawność w upały. To właśnie latem ejektory i sprężanie równoległe pracują najintensywniej i dają największą przewagę.

Dlaczego to ważne: to nie symulacja z folderu, tylko rachunek z licznika. Przy dzisiejszych cenach energii 89 000 kWh rocznie przekłada się wprost na dziesiątki tysięcy złotych oszczędności – na jednym obiekcie średniej wielkości.

Więcej o tym, jak dobór CO₂ przekłada się na rachunki w praktyce, znajdziesz w artykule Zastosowanie CO₂ w chłodnictwie – wpływ na koszty i zużycie energii.

Mit 6: Instalacje chłodnicze CO₂ to niesprawdzona nowinka

CO₂ to nie eksperyment, lecz dojrzały globalny standard przemysłowy dostępny w szerokiej gamie konfiguracji. Twierdzenie o nowince ignoruje twarde dane rynkowe.

W samej Europie pracuje już ponad 60–70 tysięcy transkrytycznych instalacji CO₂. Największe sieci handlowe od lat mają R-744 zapisane w strategii jako domyślny standard dla nowych i modernizowanych obiektów. Skala wdrożeń liczona w dziesiątkach tysięcy obiektów pokazuje, że technologia sprawdziła się już na szeroką skalę, a nie w pojedynczych pilotażach. W USA i Kanadzie przyrost napędzają regulacje EPA i CARB, a w Japonii CO₂ zdominował także rynek pomp ciepła. Czołowi producenci sprężarek, automatyki i wymienników oferują już czwartą i piątą generację seryjnych komponentów, dostępnych od ręki. Serwis R-744 przestał być wiedzą tajemną – to standardowy zakres szkoleniowy dla certyfikowanych instalatorów w całej UE, co czyni dostępność kompetencji i części równie pewną, jak w przypadku układów freonowych.

Kluczem nie jest jednak sam zakup agregatu, lecz dobór architektury do potrzeb i realnego profilu obiektu – także tych średnich, dla których gama instalacji chłodniczych CO₂ jest dziś równie szeroka, jak dla dużych zakładów. Nowoczesne systemy chłodnicze obejmują pełne spektrum mocy:

Dlaczego to ważne: ryzyko technologiczne, którego się obawiasz, dawno przejęli inni – dziesiątki tysięcy działających obiektów to Twój bufor bezpieczeństwa, nie eksperyment na własnym obiekcie.

Mit kontra fakt – szybkie podsumowanie

Jak dobiera się instalacje chłodnicze CO₂ pod konkretny obiekt?

Dopasowanie technologii do obiektu to precyzyjny proces inżynieryjny. Zaczyna się od bilansu chłodniczo-grzewczego: analizy mocy średnio- i niskotemperaturowej, zmienności dobowej i sezonowej oraz zapotrzebowania na ciepło. Dopiero na tej podstawie dobiera się architekturę układu, od prostego Boostera po zaawansowane układy z ejektorami i pełnym odzyskiem ciepła, chłodnicę gazu, średnice rurociągów oraz zabezpieczenia postojowe i automatykę spiętą z systemem nadrzędnym BMS.

Właśnie na tym etapie kończy się teoria, a zaczyna doświadczenie wykonawcy. NARS działa bez umów na wyłączność z producentami, dobierając rozwiązanie z myślą o potrzebach konkretnego obiektu – ze zgodnością z bilansem cieplnym jako pierwszym kryterium. To podejście chroni interes klientów, bo rekomendacja wynika z tego, co faktycznie sprawdzi się na obiekcie, a nie z tego, co akurat jest w ofercie dostawcy. Firma ma na koncie ponad 1000 wykonanych instalacji CO₂ i jako jedna z pierwszych w Polsce wdrażała układy z ejektorami obniżającymi zużycie energii. To ta sama zasada, która stoi za każdą dobrą realizacją: ten, kto projektuje i instaluje, później prowadzi serwis – a więc od początku dba o jak najniższą awaryjność i najniższy koszt eksploatacji, bo to leży również w jego interesie.

Jeśli myślisz o modernizacji bez zatrzymywania obiektu, warto zajrzeć do materiału o tym, jak wymienić instalację chłodniczą w działającym obiekcie.

Podsumowanie

Systemy chłodnicze CO₂ przestały być technologią przyszłości – są sprawdzonym standardem, który jednocześnie obniża rachunki za energię, znosi ryzyko regulacyjne i podnosi bezpieczeństwo obiektu. Mity o wysokim ciśnieniu, wysokich kosztach czy ograniczeniu do supermarketów znikają w zetknięciu z danymi: klasa bezpieczeństwa A1, koszt czynnika rzędu 30 zł za kilogram i realna, zmierzona licznikiem oszczędność około 10% energii rok do roku na obiekcie średniej wielkości.

Jeśli stoisz przed decyzją o nowej instalacji lub modernizacji, najrozsądniejszym pierwszym krokiem jest audyt bilansu chłodniczo-grzewczego Twojego obiektu – to on pokaże, ile faktycznie zaoszczędzisz na CO₂ i która konfiguracja układu ma dla Ciebie sens. Umów konsultację z zespołem NARS, żeby omówić warianty dopasowane do Twojego profilu obciążenia i celów budżetowych.
